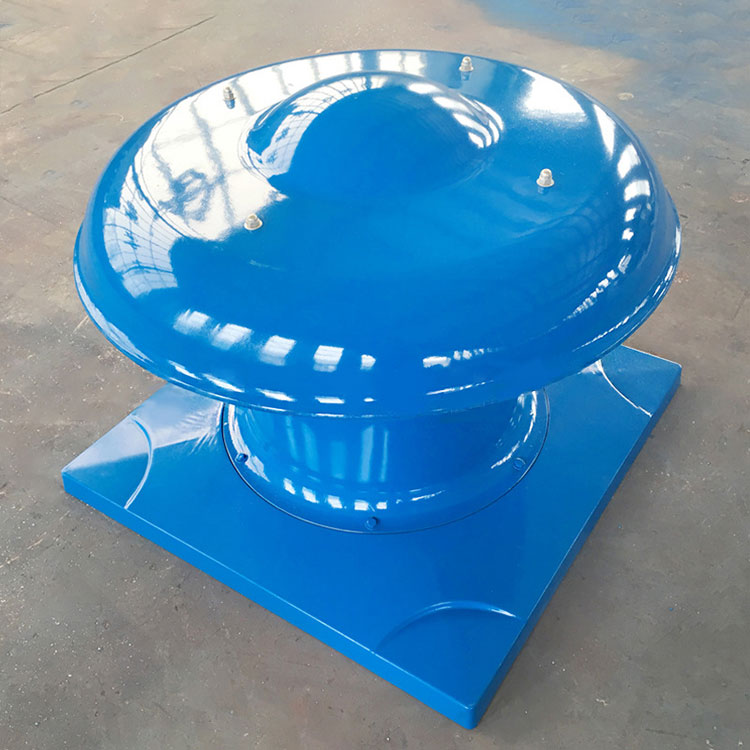

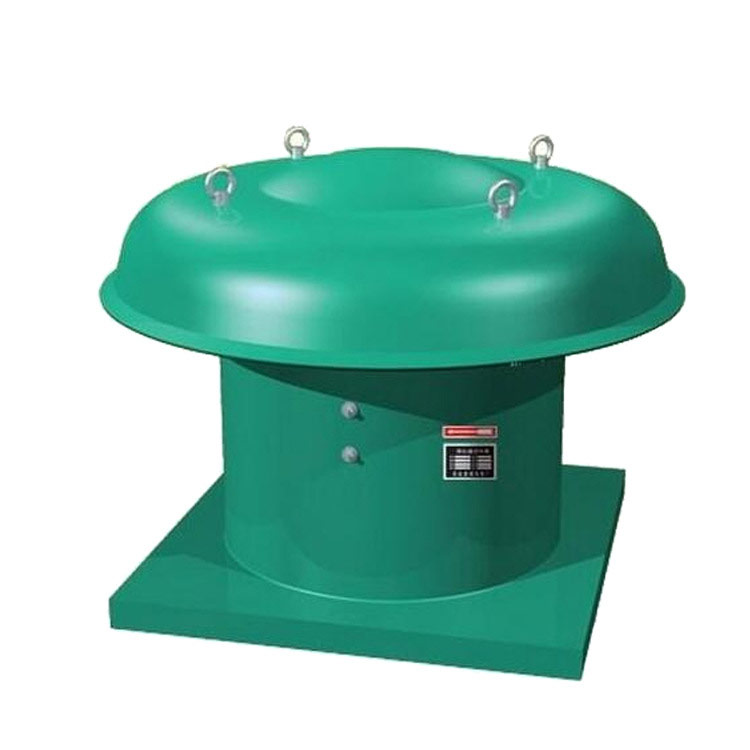

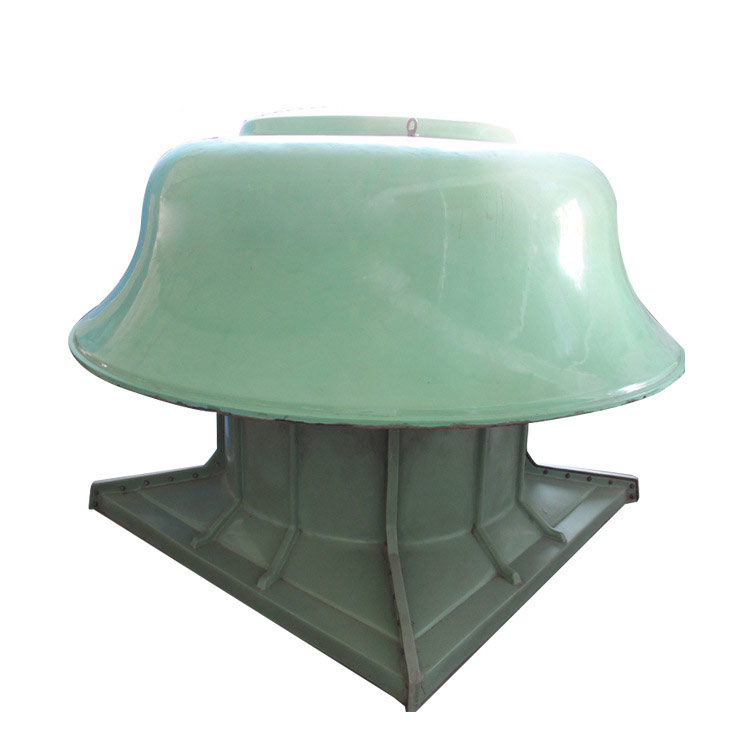

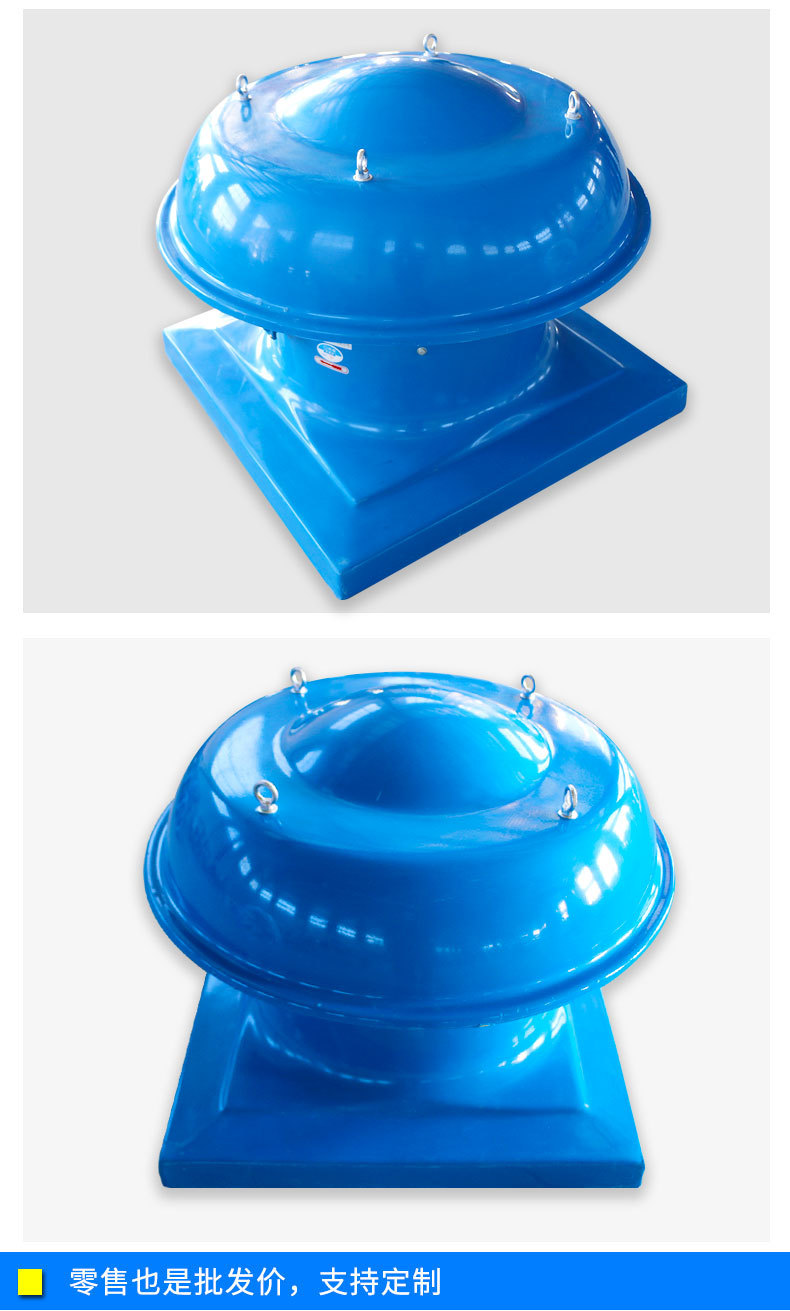

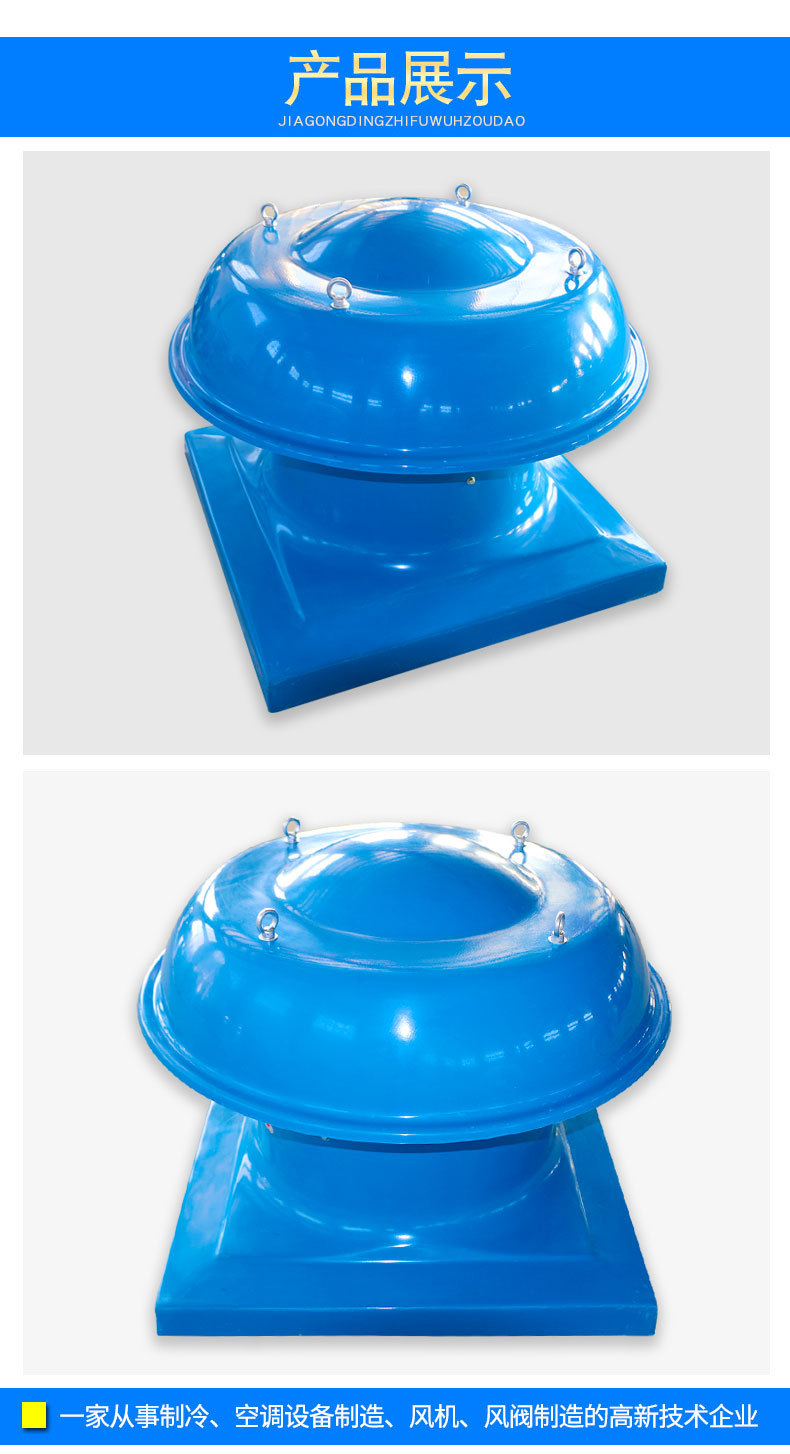

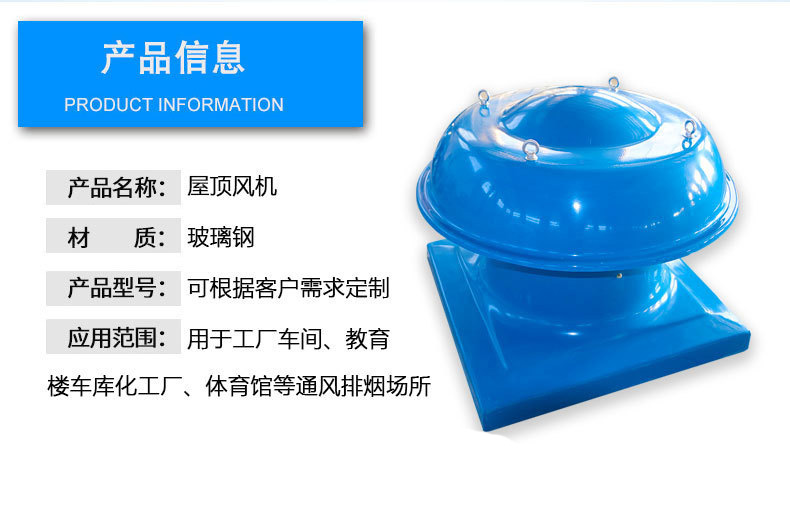

DWT-Ⅰ軸流式屋頂風機

DWT系列屋頂通風機是介于離心軸流之間的一種新型風機，應用斜流子午加速方法（亦稱斜流式風機）設計，它兼有兩者的優點，壓力較同機號軸流風機高，風量較同機號離心風機大，具有效率高、高效區寬、噪聲低、結構緊湊、安裝方便等特點。

本系列屋頂通風機按室外氣候條件設計，機殼和蘑菇型風帽用玻璃鋼材料，可抵御雨雪和潮濕大氣的侵蝕，電機和金屬構件也采取了嚴密的防腐措施；進風口處可配備能自動開閉的百葉風門，風機運轉時風門開啟，停止運轉時關閉，百葉風門為風機附件，由用戶在定貨時選用；風機葉片是經過精密設計的機翼形，采用精細加工工藝，具有良好的空氣性能；葉輪成型后，要逐個進行靜、動平衡檢驗，以確保風機運行的平穩可靠；電機和葉輪的支撐結構為專利設計，在支撐電機和葉輪的同時，作為葉輪的后導流機構，可減少出口氣流的周向旋轉，顯著提高風機效率；機殼和風帽采用流線形設計，外表面使用膠衣樹脂膜，使風機外觀光潔、色澤均勻、美觀大方；根據用戶要求，可提供防爆型和防火型，以滿足用戶的特殊需要。

本產品廣泛應用于工礦和高級民用建筑的送風系統，可替代低壓離心風機或替代高壓軸流風機。運行效果良好，深受得廣大用戶信賴。

主要特點:

　　本投標設備為軸流屋頂風機，該系列風機為直聯式，效率高、噪聲低、運轉平穩、壽命長、適用面廣。風帽采用玻璃鋼制作，外表采用進口膠衣樹脂膜，曲面過度柔和，美觀大方，實用性強。

　　本系列產品適用于各類工礦企業，高級民用建筑的屋頂送風和排風。

 防爆型屋頂風機，是在普通型的基礎上設計而成，選用優質防靜電樹脂制成風機本體，并配用防爆電機組合而成，經多方測試確能達到防爆要求。

結構：

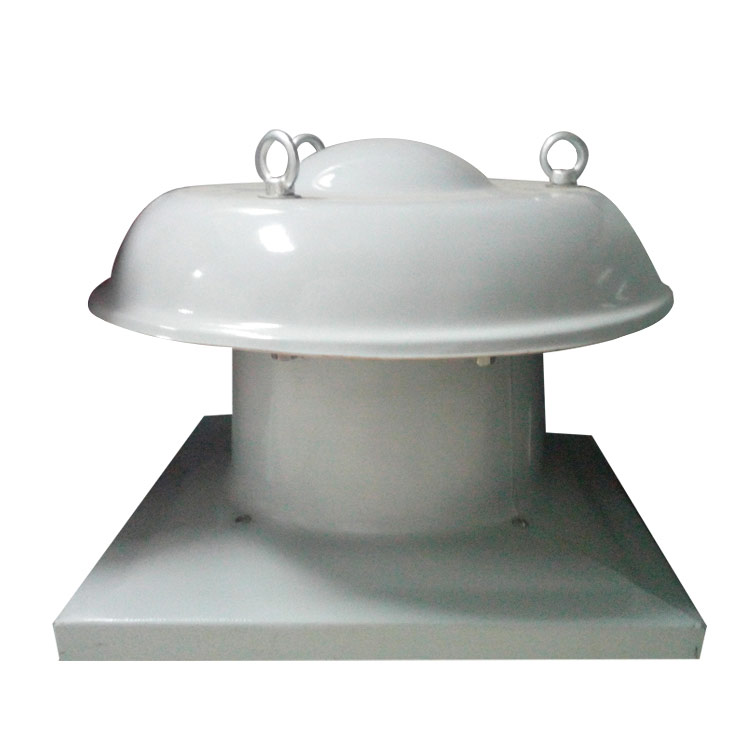

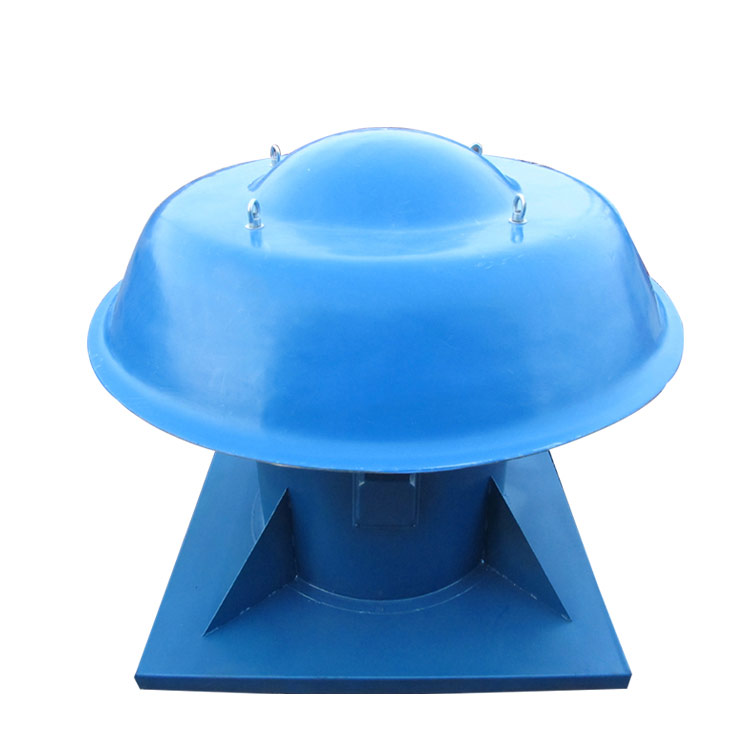

屋頂風機由葉輪、風筒、蘑菇形風帽、電動機、傳動組、防鳥網、安全網等組成。

葉輪：

采用高強度葉片，有足夠的剛度，具有優良的氣動性能且不易變形。由細布、中密度布、粗布、中密度布、粗布的分層組成。樹脂含膠量為50%，采用進口的表面膠衣，其厚度為0.3mm。

葉輪的葉片形狀為機翼型，具有優良的氣動性能，葉片均勻分布，均經動、靜平衡校正。

葉輪與電機采用直連，輪轂與電機軸采用鍵聯結，孔與軸為過度配合，在軸的縱向設有堅固裝置，使之在運轉中不松動。

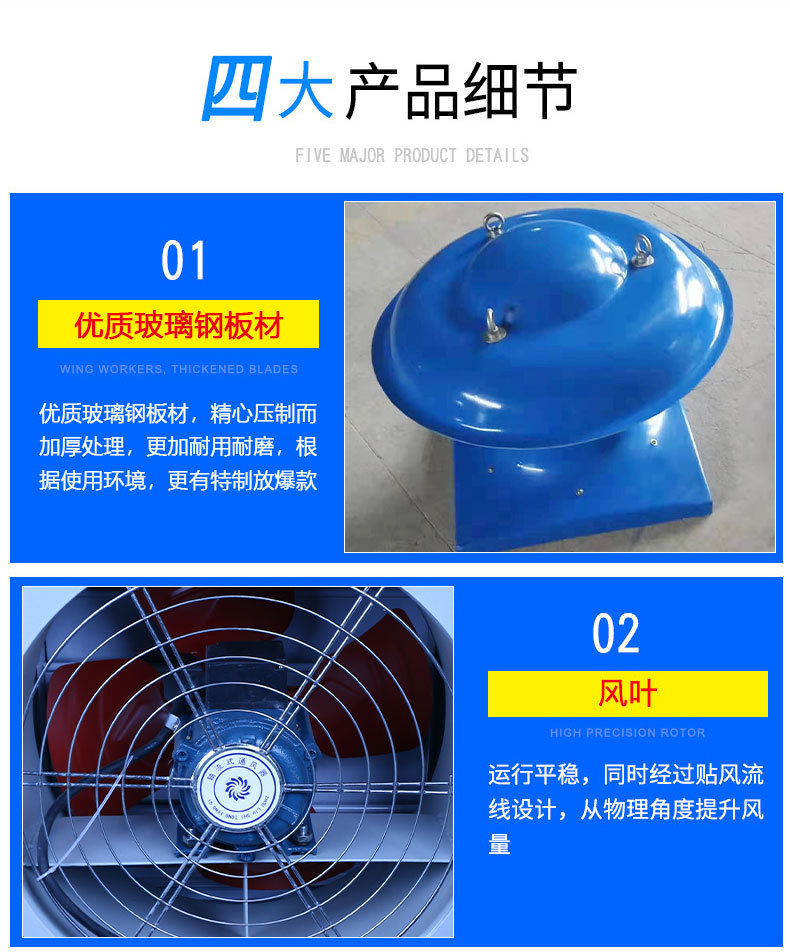

風筒、風帽：采用玻璃鋼材料制造，采用進口膠衣，曲面柔和、美觀大方，流線型設計，表面采用有色膠衣，可達鏡面，并防紫外線，耐老化，不褐色，強度高等特點。

風筒的不圓度小于2‰，有足夠的風度，風筒為分體拼接裝式，風帽采用分體組裝式，中間采用氯丁橡膠填充，并用鍍鋅螺栓堅固，嚴防連接處漏水。

安全網：

安全網采用不銹鋼拉板網孔徑為20×20mm，其安裝在風機基座底部，并用螺栓與風機底基座堅固。

防鳥網：

安全網采用不銹鋼拉板網孔徑為10×10mm，其安裝在屋頂風機的出口處，設計成水平插入式，以便抽出防鳥網進入屋頂風機內檢修。

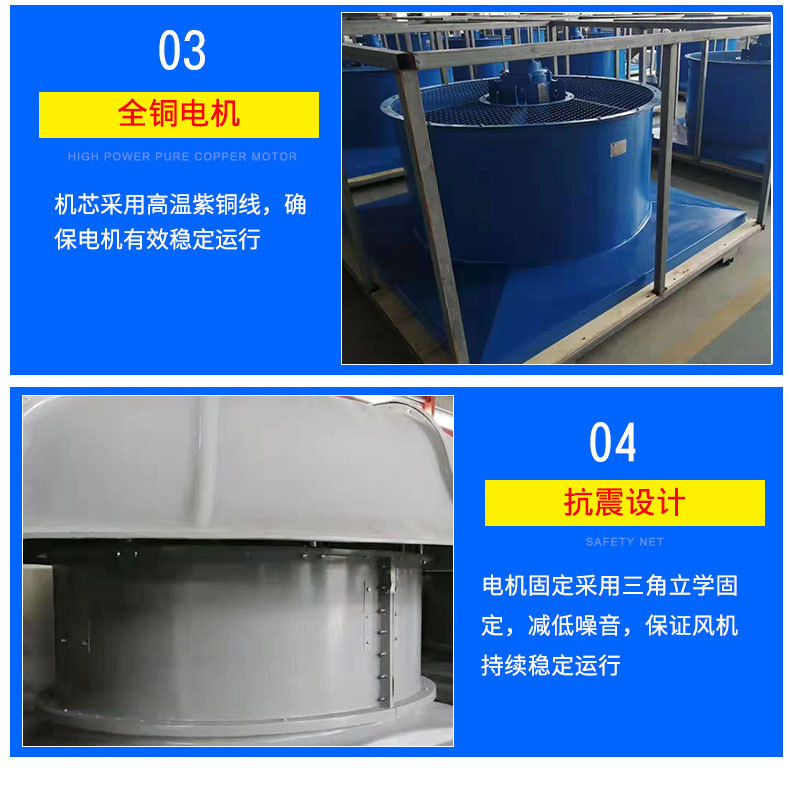

電動機：

 電動機與風機的傳動方式采用直接連接，電源采用交流380V、三相四線制，50Hz電源，電壓允許范圍為±10%，能夠在80%～110%額定電壓和50HZ±2.5%的額定頻率狀態下正常地工作。

電動機采用F級絕緣等級。防護等級IP54，防滴式。

 試  驗

材料試驗：

增強樹脂密度：按GB/T1033,不低于36.5%

巴氏硬度GB/T3854≥60

樹脂含量按GB/T2577≥83.1%

樹脂不可溶分含量按GB/8924≥93%

風機外克及平板外載鋼度≥0.09MP2

拉伸強度按GB/T1040  MP2≥35

沖擊強度J/c㎡≥31

工廠試驗(按技術標準作如下試驗項目)；

動平衡試驗；

噪聲；

全壓；

風量。

現場試驗：按業主方要求。

設備安裝要求及說明

安裝前應仔細檢查風機在運輸過程中，有無變形或損壞，各部件有無松動，風機葉輪轉動是否靈活。

風機必須垂直安裝，不得傾斜，否則將影響葉輪運轉或加大噪聲。

安裝前應先在屋頂做好基礎，按機座螺孔距離埋入螺栓。

安裝時，應先在機座下部基礎上加裝厚度6毫米橡膠墊。在機座上邊螺栓上加平光墊圈和彈簧墊，以免漏氣和損壞玻璃鋼機座螺孔或松動。

安裝后用手轉動葉輪，檢查葉輪與集風器有無碰撞，檢查葉輪旋轉方向是否正確，在確定葉輪與集風器軸向，徑向間Q.X已調整適當后，緊固螺栓，然后點動開關試車。

風機的旋轉方向必須與風筒上的箭頭標記一致。

風機通電試運轉前，應檢查電源是否正常，有無缺相、電壓偏高偏低現象，并檢查電機接線是否正確。

只有在風機完全正常的情況下方可正式運轉。

應定期清除風機及氣體輸送管道內部灰塵雜物，以免影響風機性能，甚至損壞風機。

風機長期停用而重新啟用后，必須先檢查各連接部分是否牢固可靠，并經試運轉后，方可正式使用。

風機正式運轉后，每半年應檢查一次螺釘是否松動，葉片及機殼是否正常，根據情況加以修理。

經常注意風機在運轉中有無異常聲響，振動是否加大，并應及時檢查修理。

應對風機進行定期保養和維護。
